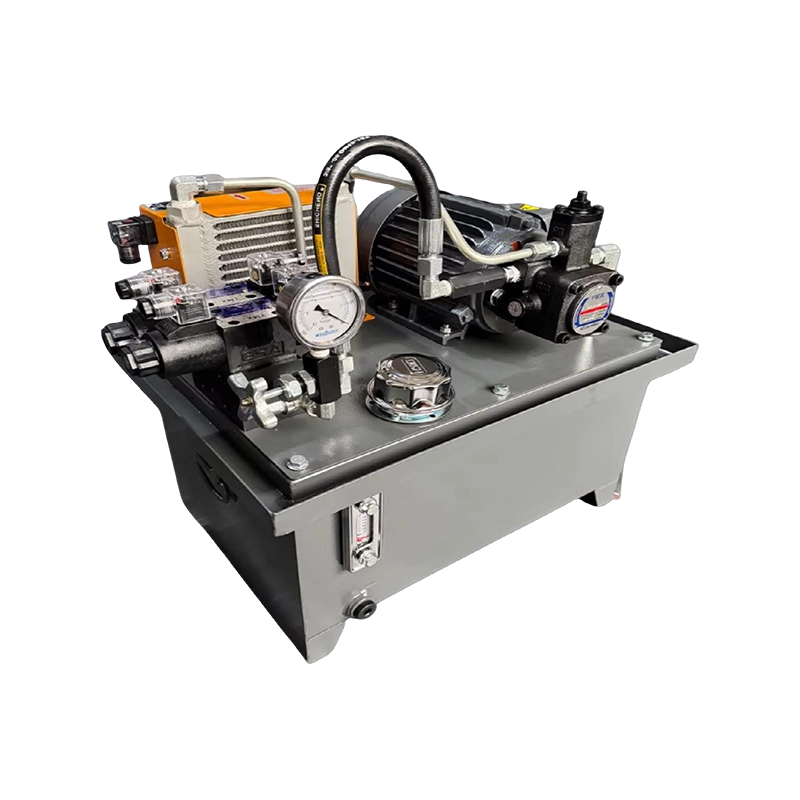

Unité de puissance hydraulique électrique 4KW/A (EHPU)

Où l’entraînement électrique a du sens dans la sélection des unités de puissance hydraulique

Le choix entre les groupes électrogènes électriques et les groupes hydrauliques entraînés par moteur est rarement une simple préférence : il reflète l'environnement opérationnel, le cycle de service, l'infrastructure disponible et les conséquences des temps d'arrêt. Les HPU à moteur électrique présentent un net avantage dans tous les environnements où l'alimentation électrique du réseau ou un générateur fiable est disponible et où un fonctionnement propre et cohérent est une priorité.

Au niveau de puissance de 4 kW, une configuration de propulsion électrique est particulièrement adaptée aux applications à service intermittent et semi-continu où le moteur démarre et s’arrête en réponse à la demande du système. Contrairement aux moteurs à combustion interne, qui subissent une usure mécanique et une consommation de carburant même pendant les périodes d'inactivité, un moteur électrique ne consomme de l'énergie que lorsqu'il entraîne activement la pompe, ce qui le rend intrinsèquement plus efficace pour les applications avec des profils de charge variables telles que les opérations de presse hydraulique, les systèmes de levage à petite échelle ou les vannes d'irrigation à débit contrôlé.

Les HPU électriques éliminent également les émissions de combustion, les exigences de stockage de carburant et la chaleur d'échappement, facteurs qui comptent considérablement dans les installations fermées, les environnements industriels intérieurs ou les environnements agricoles sensibles. Pour un Unité de puissance hydraulique électrique 4KW/A , Wuhu Qisheng Intelligent Equipment Co., Ltd. applique les mêmes normes d'ingénierie de précision que celles utilisées dans sa gamme d'équipements haute puissance, garantissant que les unités électriques compactes offrent la fiabilité et la cohérence opérationnelle requises par les applications exigeantes.

Comprendre la configuration « A » dans les HPU électriques compacts

Dans la nomenclature des groupes hydrauliques, les lettres de configuration telles que « A » désignent des variantes de conception spécifiques, généralement liées à l'orientation du réservoir, à la disposition des vannes ou au style de montage. La désignation « A » dans les HPU électriques compacts indique généralement un configuration du réservoir vertical où le moteur se monte directement au-dessus du réservoir hydraulique, créant une unité à encombrement minimal qui peut être intégrée dans les châssis de machines, montée sur des ponts d'équipement ou installée dans des enceintes à espace limité où une disposition horizontale conventionnelle ne serait pas pratique.

Cet agencement d'empilage vertical offre plusieurs avantages techniques pratiques qui méritent d'être compris lors de l'évaluation d'une unité pour une application spécifique :

• Encombrement réduit au sol — les unités verticales occupent généralement 40 à 60 % de surface au sol ou de montage en moins que les configurations horizontales équivalentes, ce qui permet leur intégration dans des conceptions de machines où les budgets d'espace sont serrés.
• Immersion directe de la pompe ou montage de pompe monobloc — dans de nombreuses conceptions verticales, la pompe est immergée dans le réservoir ou couplée directement sous le moteur, raccourcissant la conduite d'aspiration et réduisant le risque de cavitation au démarrage.
• Disposition de plomberie simplifiée — avec le moteur, la pompe et le réservoir dans une pile verticale, les emplacements des ports de pression et de retour peuvent être standardisés, réduisant ainsi le routage personnalisé des tuyaux dans les projets d'intégration de machines OEM.
• Considérations sur le refroidissement du moteur — dans un montage vertical, la chaleur du moteur s'éloigne du réservoir plutôt que de se diriger vers le fluide vers le bas, ce qui peut avoir un effet positif modeste sur la température de fonctionnement du fluide dans les applications peu chargées.

Lors de la comparaison des modèles HPU entre fournisseurs, la confirmation de ce qu'une lettre de configuration indique spécifiquement dans le système de nomenclature de ce fabricant (plutôt que de supposer une signification standard) évite les erreurs de spécifications difficiles à corriger après la livraison de l'équipement.

Faire correspondre les spécifications électriques du moteur à l’alimentation électrique du site

Un moteur électrique de 4 kW est disponible dans une large gamme de configurations de tension et de phase (monophasé 220 V, triphasé 220 V, triphasé 380 V et diverses normes de tension internationales) et la sélection de la variante adaptée à votre alimentation électrique disponible est une étape d'achat fondamentale qu'il est facile de négliger lorsque l'on se concentre sur les paramètres de performances hydrauliques.

Au-delà de l'adaptation de tension, classe de protection du moteur (indice IP) doit s'aligner sur l'environnement d'installation. Un moteur classé IP54 convient à la plupart des environnements industriels intérieurs exposés accidentellement à la poussière et aux éclaboussures, tandis que les environnements extérieurs ou soumis à un lavage nécessitent généralement un indice IP55 ou IP65 pour empêcher la pénétration d'humidité dans les enroulements du moteur, une cause fréquente de défaillance de l'isolation qui est entièrement évitable avec des spécifications initiales correctes.

Conseils d'intégration pratiques pour les HPU électriques compacts dans les applications OEM et sur le terrain

Les HPU électriques compacts au niveau de 4 kW sont fréquemment intégrés dans les constructions de machines OEM ou modernisés dans des équipements existants plutôt que déployés en tant qu'unités autonomes. Ce contexte d'intégration introduit des détails d'ingénierie pratiques qui influencent les performances et la facilité d'entretien à long terme d'une manière qu'une installation autonome n'a pas.

L'isolation vibratoire mérite une attention particulière dans les installations intégrées aux machines. Lorsqu'un groupe hydraulique est boulonné de manière rigide à un cadre en acier fabriqué qui transporte également d'autres composants mécaniques, les vibrations du moteur et de la pompe se transmettent à travers la structure et peuvent accélérer les fissures de fatigue au niveau des joints de soudure, desserrer les raccords hydrauliques et créer une amplification du bruit audible. Supports antivibratoires entre la base HPU et le châssis de la machine constituent une mesure peu coûteuse ayant un effet positif disproportionné sur l’intégrité mécanique à long terme.

L'accès aux réservoirs dans les installations intégrées nécessite également une planification préalable. L'inspection du niveau d'huile, l'accès aux orifices de remplissage et le jeu du robinet de vidange doivent rester accessibles une fois le groupe hydraulique installé dans sa position finale : une exigence qui est simple à satisfaire au stade de la conception, mais difficile et coûteuse à satisfaire rétroactivement. L'examen des dessins dimensionnels du HPU par rapport à l'enveloppe de la machine pendant la phase de conception, plutôt qu'au moment de l'installation, évite les problèmes d'accès pour l'entretien qui persistent tout au long de la durée de vie opérationnelle de l'équipement.

Pour les projets nécessitant des configurations sur mesure (emplacements de ports spécifiques, volumes de réservoir non standard, collecteurs de valves directionnelles intégrés ou interfaces de montage modifiées), l'équipe d'ingénierie de Wuhu Qisheng Intelligent Equipment Co., Ltd. travaille directement avec les clients OEM pour développer des solutions personnalisées autour du cœur. Unité de puissance hydraulique électrique 4KW/A plate-forme, garantissant que les HPU électriques compacts s'adaptent précisément à leur application prévue plutôt que de nécessiter des modifications sur le terrain après la livraison.
